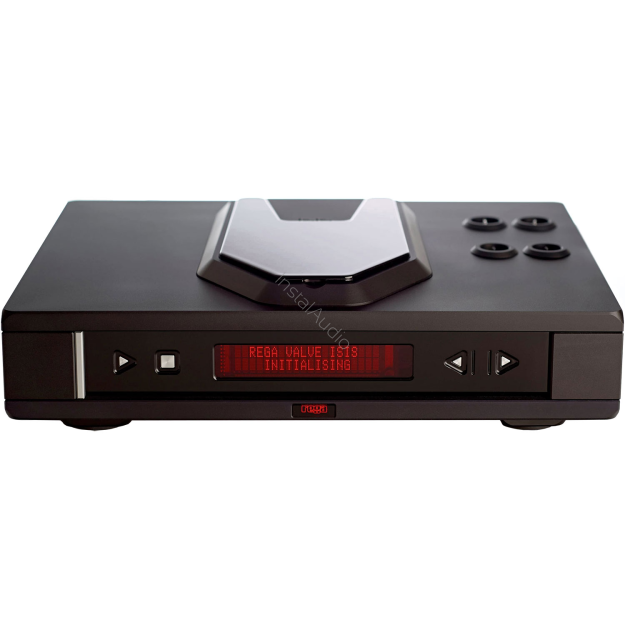

Rega Valve Isis

Terry Bateman, obecnie legendarny główny inżynier elektroniki w firmie Rega, spędził 10 lat na badaniu koncepcji odtwarzacza CD z lampami we wzmacniaczu wyjściowym. Lampy są szeroko stosowane w instrumentach muzycznych w celu wzmacniania nagrań od lat pięćdziesiątych do dnia dzisiejszego, dlatego bardzo sensowne było opracowanie odtwarzacza CD opartego na lampach, który pasowałby do łańcucha sygnałowego występującego w takich zastosowaniach.

Kluczowe cechy Rega Valve Isis:

• Zaawansowana technologia CD firmy Rega
• Dwa przetworniki cyfrowo-analogowe Wolfson
• Kondensatory wygładzające Rega „K-Power”
• Indywidualnie zaprojektowana referencyjny obudowa
• Pilot referencyjny obrabiany CNC
• Dożywotnia gwarancja na wady produkcyjne

Wersja Valve referencyjnego odtwarzacz Isis CDP

Valve Isis dzieli te same sekcje cyfrowe i USB typu B, co w wersji półprzewodnikowej, jednak stopień analogowy jest oparty na lampach z pasywnym filtrowaniem. Ten stopień wykorzystuje dwie potrójne triody mikowe 5814A (ECC82/12AU7) o specyfikacji wojskowej, napędzane przez rewolucyjny konwerter cyfrowo-analogowy Wolfson WM8741 o ultra wysokiej wydajności.

Projekt

Valve Isis dzieli te same sekcje cyfrowe i USB, co w wersji półprzewodnikowej, jednak stopień analogowy jest oparty na lampach z pasywnym filtrowaniem. Ten stopień wykorzystuje dwie potrójne triody mikowe 5814A (ECC82/12AU7) o specyfikacji wojskowej, napędzane przez rewolucyjny konwerter cyfrowo-analogowy Wolfson WM8741 o ultra wysokiej wydajności. W buforze wyjściowym i stopniu sterującym transformatora zastosowano dwie triody ECC88 (6DJ8/6922). Ten, podobnie jak jego stabilny kolega półprzewodnikowy, ma niekonwencjonalną konstrukcję. Celem projektowym tego odtwarzacza było trzymanie się z dala od normalnego podejścia projektowego „przepuśćmy sygnał przez lampy, aby brzmiało ciepło”, ale skorzystaj z przemysłowych obwodów lamp, aby stworzyć wyraźny i kompetentny odtwarzacz CD oparty na zaworach.

Staranne zaprojektowanie płytki PCB zapewnia izolację nie tylko części cyfrowej i analogowej, ale także silnika, wyświetlacza i procesora interfejsu użytkownika. Wszystkie dźwiękowo krytyczne kondensatory elektrolityczne zostały zbocznikowane kondensatorami foliowymi polipropylenowymi lub poliestrowymi.

Oprócz tego kondensatory elektrolityczne o dużej wartości zostały również ominięte przez kondensatory elektrolityczne klasy audio. Impedancje zasilania w przetworniku cyfrowo-analogowym są utrzymywane na bardzo niskim poziomie dzięki zastosowaniu litych kondensatorów polimerowych. Wszystkie zasilacze wykorzystują niestandardowe kondensatory wygładzające Rega K-Power, a szybkie diody zostały wykorzystane w prostowaniu zasilacza.

Valve Isis używa ulepszonego i zoptymalizowanego kodu sterującego do sterowania procesorem CD i wyświetlaczem użytkownika, przyspieszy to proces inicjalizacji za pomocą ściślejszego interfejsu sterującego między mikroprocesorem użytkownika a procesorem CD.

Technologia

Różnicowe wyjście przetwornika cyfrowo-analogowego napędza różnicowy (operacyjny) wzmacniacz lampowy, z bardzo niewielką ilością sprzężenia zwrotnego, aby ustabilizować warunki pracy. Wzmacniacz różnicowy oparty na 5814A, z półprzewodnikowym generatorem prądu w ogonie, w pełni wykorzystuje różnicowe wyjście z przetwornika cyfrowo-analogowego. Po nim następuje pasywny filtr LC Butterwortha drugiego rzędu. Na koniec sygnał ten jest buforowany przy użyciu triody ECC88 o niskiej rezystancji anodowej do zasilania transformatora wyjściowego i równoważącego.

W projektowaniu firma Rega uznała, że niepotrzebnie wysoki poziom THD nadmiernie przytłoczy jakość cyfrowej sceny Valve Isis. Całkowity THD wynosi zazwyczaj 0,06%, a jego rząd jest wyraźnie równomierny, gdzie dominuje druga harmoniczna. Da to dynamikę brzmieniową lamp bez dominacji nad brzmieniem sekcji cyfrowej.

Po wielu godzinach toczenia lamp stwierdziliśmy, że pozycja wzmacniacza różnicowego 5814A jest najlepsza ze względu na mikrofonowanie, niezawodne działanie i właściwości dźwiękowe. Obydwa zasilacze HT i LT są w pełni regulowane i wykorzystują te same części zasilające, co w półprzewodnikowym Isis. Podobnie jak półprzewodnikowy stopień analogowy, Valve Isis ma własny dedykowany transformator sieciowy 50 VA, zapewniający izolację galwaniczną między sekcją cyfrową i analogową odtwarzacza.

Valve Isis ma izolowane, zbalansowane wyjście i zgodnie z duchem topologii obwodów lampowych, firma Rega zdecydowała się na użycie transformatora w tej pozycji. Ten transformator równoważący jest wykonany zgodnie z tymi samymi rygorystycznymi standardami, co we wzmacniaczu Ios MC.

Wszystkie te cechy łączą się, aby stworzyć najwyższy poziom wydajności, jaki można znaleźć w Valve Isis i stanowią idealnego partnera dla wzmacniacza Rega Osiris.

Sekcja cyfrowa

Sekcja cyfrowa jest wydrukowana i wybrana na niebiesko, z dużymi ulepszeniami mechanizmu, wzmacniacza optycznego, rdzenia DSP, PLL, zegara głównego i zasilaczy silnikowych. W układzie cyfrowym zastosowano kolejne 10 oddzielnych regulatorów zasilania.

Silnik, procesor interfejsu użytkownika i wyświetlacz również mają własne zasilanie. Stopień cyfrowy ma również własny transformator 50 VA, ponownie zapewniający izolację galwaniczną. Mechanizm jest stopniowany i dopasowany do obwodów serwo, aby zapewnić pracę serwomechanizmu i wzmacniaczy optycznych w optymalnym punkcie, poprawiając korekcję błędów i grywalność.

Headroom wzmacniacza optycznego został poprawiony o 10% poprzez zwiększenie napięcia w zasilaczu.

Cyfrowy

Ten rewolucyjny odtwarzacz był projektowany od pięciu lat. Rega, wraz ze swoimi partnerami projektowymi, jest pionierem wysoce zaawansowanego kontrolera serwomechanizmu, który wykorzystuje najnowsze techniki przetwarzania sygnału, aby zapewnić najwyższą jakość surowych danych, które są odzyskiwane z dysku. Ponieważ w pełni cyfrowy serwomechanizm firmy Rega może wykorzystywać wysoce zaawansowane algorytmy, plamka lasera jest utrzymywana w optymalnej pozycji do odzyskiwania danych pod względem ostrości, rozmiaru i śledzenia.

Dodatkowa korekcja błędów

Poprzednie chipsety zawsze zawierały kompromisy w zakresie korekcji błędów. Dawniej można było mieć dobrą odporność na drgania lub lepszą wydajność muzyczną.

Chipset Rega zapewnia optymalną wydajność muzyczną i zoptymalizowaną odporność na drgania/wibracje.

Super stabilna pętla blokady fazy

Cały układ scalony jest taktowany przez bardzo specjalny PLL własnego projektu. Pozwala to na lepsze odzyskiwanie danych z płyt CD, a także dużą poprawę jakości danych dostarczanych do DAC-a.

Cyfrowy projekt o niskim poziomie szumów

Projektując układ scalony procesora, firma Rega dołożyła wszelkich starań, aby szum danych i szyny adresowej był ograniczony do absolutnego minimum. Dzięki temu połączenia masy i sygnału z przetwornikiem cyfrowo-analogowym są tak „czyste” jak to tylko możliwe.

Wejście USB

Wejście USB typu B umożliwia bezpośrednie połączenie z laptopem lub komputerem PC za pomocą przewodu USB typu A-B w celu strumieniowego przesyłania muzyki z serwisów streamingowych, radia internetowego, plików MP3 lub WMA za pośrednictwem komputera. Sygnał cyfrowy odbierany z komputera jest przetwarzany przez wysokiej jakości wewnętrzny przetwornik cyfrowo-analogowy zawarty w Rega Valve Isis na sygnał analogowy.

Wejście USB wykorzystuje izolowany, podwójnie taktowany interfejs USB, który umożliwia współpracę stopnia cyfrowo-analogowego z interfejsem USB komputera i własnym regulowanym zasilaniem.

USB po raz kolejny korzysta z izolacji galwanicznej od głównego obwodu odtwarzacza Valve Isis, co eliminuje przepływ prądów doziemnych między CD a komputerem głównym i eliminuje szumy zasilania komputera.

Analiza dysku

Valve Isis przeanalizuje każdy dysk indywidualnie. Podczas okresu inicjalizacji (podobnie jak system zarządzania silnikiem w nowoczesnym samochodzie, który optymalizuje ustawienia silnika do temperatury, jakości paliwa itp.), Valve Isis dostosuje się do każdej płyty, aby zapewnić optymalny bezproblemowy odczyt.

Z tego powodu Valve Isis często odtwarza płyty ze jakimiś śladami lub rysami, których inne odtwarzacza CD nie mogą odczytać.

Specyfikacja techniczna Rega Valve Isis:

• Długość fali: 780 nm
• Cyfrowa częstotliwość próbkowania: 44,1 kHz
• Pobór energii: 46 W
• Wymiary (Szer. x Wys. x Głęb.): 434 x 112 x 350 mm
• Wymiary wymagane do działania (Szer. x Wys. x Głęb.): 434 x 200 x 350 mm
• Waga: 19,5 kg

• Długość fali: 780 nm
• Cyfrowa częstotliwość próbkowania: 44,1 kHz
• Pobór energii: 46 W
• Wymiary (Szer. x Wys. x Głęb.): 434 x 112 x 350 mm
• Wymiary wymagane do działania (Szer. x Wys. x Głęb.): 434 x 200 x 350 mm
• Waga: 19,5 kg
