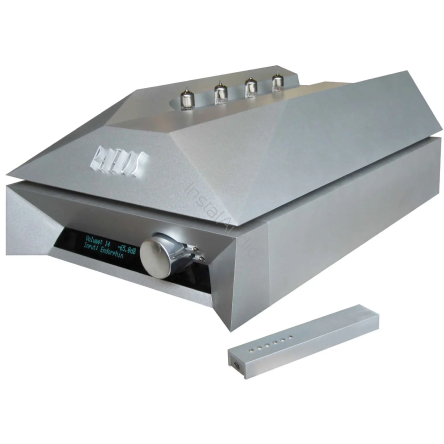

Pathos Synapse - Przedwzmacniacz Liniowy

Pathos Synapse

Odpowiednim partnerem dla wzmacniacza takiego jak Adrenalin jest nowy, zbalansowany przedwzmacniacz, reprezentujący absolutny szczyt technologii Pathos.

Jedno zadanie dla każdej sekcji

Urządzenie składa się z dwóch oddzielnych obudów. Dolna część mieści zasilacz oraz całą logikę sterującą, w tym efektowny fluorescencyjny wyświetlacz, natomiast górna zawiera stopnie zarządzania sygnałem analogowym. Taki podział pozwala zoptymalizować złożoną topologię układu poprzez oddzielenie podzespołów generujących zakłócenia elektryczne od toru sygnału.

Przedwzmacniacz można niemal opisać jako konstrukcję trzyobudową, ponieważ liniowe stopnie dwóch kanałów są całkowicie odseparowane zarówno pod względem zasilania, jak i masy. Dodatkowo część logiczna korzysta z izolowanej masy.

Brak pętli masy

Połączenie między logiką a dwoma stopniami sygnałowymi odbywa się przez fotoizolatory, które zapewniają pełną separację obwodów. Dzięki takiej architekturze unika się powstawania pętli masy.

Aby doprowadzić projekt do najwyższej perfekcji, zastosowano kolejne rozwiązanie: całkowite odłączanie wszystkich wejść - tylko wybrane wejście jest fizycznie podłączone do swojego stopnia liniowego, podczas gdy pozostałe, łącznie z masą, są całkowicie odcięte.

Tak rygorystyczne podejście do optymalizacji prowadzenia masy oraz eliminacji pętli masy wymaga znaczącej redundancji układów, przede wszystkim w sekcji zasilania, co naturalnie zwiększa koszt konstrukcji. Dlatego nie spotyka się podobnego rozwiązania w urządzeniach seryjnych.

Trzy stopnie dla sygnału

Zarządzanie sygnałem realizowane jest przez układ hybrydowy złożony z trzech stopni, z których pierwszy jest różnicowym układem kaskodowym do wzmocnienia napięciowego, opartym na podwójnej triodzie 6H30. Następnie zastosowano dwa bufory: pierwszy lampowy na kolejnej podwójnej triodzie 6H30, drugi - tranzystorowy, oparty na mosfetowym układzie „tracker”, który zapewnia maksymalną liniowość w interakcji ze światem zewnętrznym. Zbalansowany sygnał obsługiwany jest przez dwa regulatory głośności na każdy kanał.

Regulacja głośności

Regulatory umieszczono w dwóch półprzewodnikowych modułach w formie prostokątnych bloków zamontowanych na płycie głównej. Dostępnych jest 168 kroków regulacji w odstępach co 0,5 dB. Cechą szczególną urządzenia jest pamięć poziomu głośności dla każdego wejścia, eliminująca skoki głośności przy przełączaniu źródeł. Wzmocnienie całkowite można ustawić na 0 dB, +6 dB lub +12 dB, co umożliwia pełne wykorzystanie zaawansowanych regulatorów oraz dokładne dostrojenie poziomu.

Zasilanie

Dużą uwagę poświęcono sekcji zasilającej, mieszczącej się w dolnej obudowie urządzenia. Po otwarciu wygląda niemal jak zasilacz wzmacniacza mocy - ilość elektroniki jest imponująca. Po obu stronach znajdują się zasilacze stopni liniowych: napięcie anodowe, napięcia żarzenia lamp (oddzielne dla każdej lampy) oraz napięcia analogowe regulatorów głośności dla każdego kanału. Środkowa część mieści zasilanie sekcji cyfrowej - mikroprocesora, przekaźników, wyświetlacza i enkodera.

Fluorescencyjny wyświetlacz jest wyjątkowym elementem, prezentującym wszystkie potrzebne informacje: wybrane wejście, ustawiony poziom tłumienia oraz różne dane menu (balans kanałów, dezaktywacja wejść, blokada wzmocnienia, nadawanie nazw wejściom, ustawienia gainu itd.)

Specyfikacja techniczna:

• Wejścia:
• 3 × XLR (zbalansowane)
• 3 × RCA (niezbalansowane)
• Wyjścia:
• 2 × główne wyjścia XLR (zbalansowane)
• Pasmo przenoszenia:
• 1 Hz – 100 kHz
• (200 kHz przy –3 dB)
• Zniekształcenia THD: 0,04% @ 4 VRMS
• Regulacja głośności: 168 kroków po 0,5 dB
• Lampy: 4 × 6H30
• Wymiary: 530 mm (gł.) × 430 mm (szer.) × 260 mm (wys.)
• Masa: 23 kg
