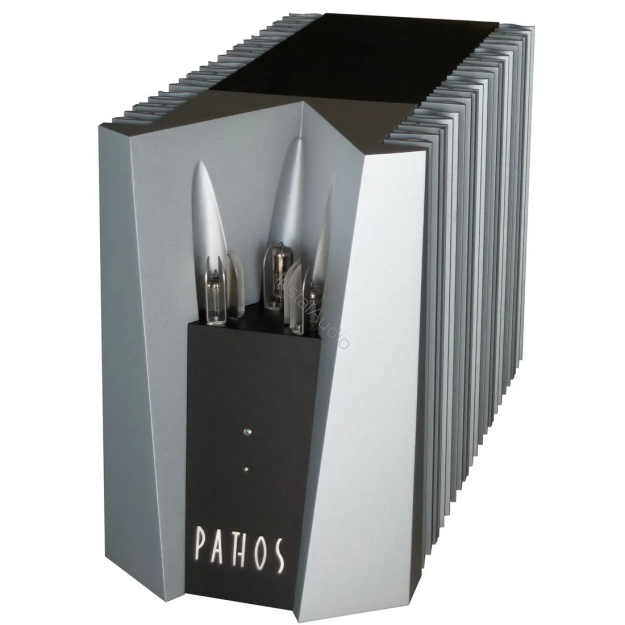

Pathos Adrenalin - Wzmacniacz Mocy (Klasa A)

Pathos Adrenalin

Wzmacniacz Adrenalin stanowi punkt dojścia koncepcji InPoL („Inseguitore a Pompa Lineare” – Linear Pump Tracker).

Istotą tej konstrukcji jest połączenie lampowego wzmacniacza o wyjątkowo czułej i wyrafinowanej barwie z zaskakująco wysoką zdolnością do oddawania mocy. W praktyce wygląda to tak, jakby projektanci i inżynierowie Pathos osiągnęli cel: żelazną pięść ukrytą w aksamitnej rękawicy.

InPoL (Inseguitore Pompa Lineare – Linear Pump Follower) to system opatentowany przez Pathos Acoustics, który odniósł duży sukces i zdobył liczne nagrody.Urządzenia oparte na technologii InPoL wyróżniają się unikatową osobowością brzmieniową, możliwą do osiągnięcia wyłącznie dzięki tej specyficznej topologii - w pełni zbalansowanej, pracującej w klasie A, wykorzystującej pojedynczy element półprzewodnikowy w konfiguracji „follower”, zapewniający wysokie wzmocnienie prądowe i wzmocnienie napięciowe lamp.

Stopień lampowy wzmacnia napięcie sygnału wejściowego, natomiast InPoL dostarcza prąd do wysterowania głośników bez dodatkowej amplifikacji. W ten sposób sygnał jest powierzony lampom i staje się wiernym odwzorowaniem oryginału – z pełnią jakości, czystości oraz zawartości harmonicznych.

Technologia ta pozwala zwiększyć teoretyczną sprawność wyjściową w czystej klasie A z 25% do 50%, przy jednocześnie niskiej impedancji wyjściowej, kluczowej dla współczynnika tłumienia. Parametry te są dodatkowo poprawione dzięki podwójnej konfiguracji InPoL.

Symfonia mocy i wierności brzmienia

Monoblok dostarcza 200 W mocy przy obciążeniu 8 Ω i wykorzystuje wielokrotnie testowany przez Pathos układ — w pełni zbalansowany stopień, w którym każdy wzmacniacz składa się z dwóch bloków mocy połączonych w konfiguracji InPoL, pracujących w klasie A z natury swojej topologii.

Hi-End Gotha

Warto podkreślić, że stopień INPOL może pracować wyłącznie w klasie A. Nie jest to układ push-pull (gdzie stopień końcowy można polaryzować w różnym zakresie), ani konstrukcja single-ended. Ze względu na obecność elementu reaktywnego współpracującego z układem aktywnym (grupa tranzystorów MOSFET połączonych wspólnym drenem), InPoL stanowi unikalną alternatywę pomiędzy tymi architekturami. Topologia ta, stworzona i opatentowana przez Pathos, zdobyła zasłużone miejsce wśród najwybitniejszych konstrukcji hi-end.

Inżynieryjna sztuka

Bufor mocy o wzmocnieniu jednostkowym kontrolowany jest przez stopień lampowy wykorzystujący trzy podwójne triody: dwie ECC83/12AX7 oraz jedną 6H30. Pierwszy stopień generuje wzmocnienie napięciowe w układzie różnicowym typu totem pole z dwoma lampami 12AX7. Drugi stopień to bufor na wspólnej anodzie, oparty na lampie 6H30, której zadaniem jest sterowanie dwoma grupami tranzystorów mocy MOSFET. Sygnał z dwóch wyjść, wzmocnionych i pozostających względem siebie w przeciwfazie, przekazywany jest do dwóch buforów z technologią InPoL.

Niewiarygodnie ciche 12 amperów

Polaryzacja dwóch stopni mocy utrzymana jest na bardzo wysokim poziomie - umożliwia to dostarczanie stałego prądu, unikając problemów interfejsowych z kolumnami. W konstrukcji zastosowano szereg zaawansowanych rozwiązań technicznych. Zaczyna się od w pełni stabilizowanego zasilania sekcji sygnałowych (napięcie anodowe), z wbudowanym układem C-multiplier w celu maksymalnej filtracji, oraz perfekcyjnie wygenerowanego napięcia żarzenia lamp.
Kluczową cechą tej konstrukcji jest zasilacz zdolny dostarczyć nieprzerwanie ponad 12 A energii. Brak sprzężenia zwrotnego wymaga zastosowania odpowiednio filtrowanych sekcji zasilających, aby wyeliminować jakikolwiek przydźwięk. Pathos nie oszczędzał na komponentach – zastosowano wysokiej klasy zasilacz indukcyjno-pojemnościowy, zapewniający idealną filtrację prądu dla dwóch bloków mocy (sam filtr waży 12 kg).

Specyfikacja techniczna:

• Typ: W pełni zbalansowany, podwójny wzmacniacz mocy INPOL® pracujący w czystej klasie A
• Sprzężenie zwrotne: Brak
• Wejścia:
• 1 × XLR (zbalansowane)
• 1 × RCA (niezbalansowane)
• Impedancja wejściowa: 100 Ω
• Moc wyjściowa: 200 W @ 8 Ω
• Pasmo przenoszenia: 5 Hz – 60 kHz ± 0,3 dB
• Stosunek sygnał/szum (S/N): 98 dB
• THD:
• 0,01% @ 1 W
• 0,2% @ 50 W
• Pobór mocy w spoczynku: 475 W
• Lampy:
• 1 × 6H30
• 2 × 12AX7 ECC83
• Współczynnik tłumienia: 25
• Czas narastania (Rise time): 6 μs
• Czas opadania (Fall time): 6 μs
• Slew Rate: 11 V/μs
• Wymiary: 68 cm (gł.) × 30 cm (szer.) × 44 cm (wys.)
• Masa: 80 kg
