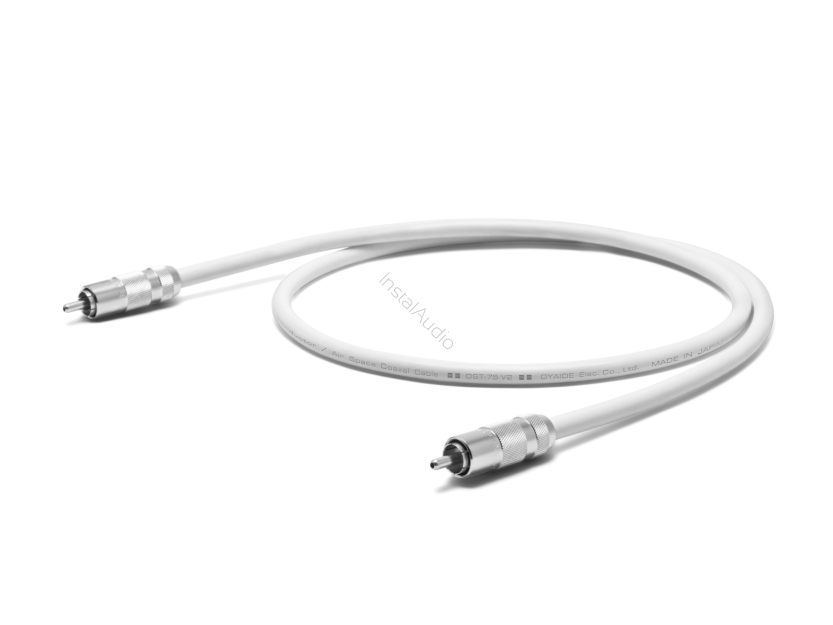

Oyaide DST-75R V2

DST-75R V2 to koncentryczny cyfrowy kabel RCA 75 Ω, który minimalizuje straty dielektryczne dzięki „strukturze Corder”. Struktura kordelowa to metoda izolacji bardzo zbliżona do izolacji powietrznej, która jest idealną formą transmisji wysokiej częstotliwości. W przypadku środkowego przewodnika i plecionego ekranu zastosowano precyzyjny przewodnik „102SSC” firmy Oyaide Electric. Wtyczka RCA wykonana ze srebra i rodu na części stykowej, elastyczna osłona PE, która zapewnia zarówno właściwości elektryczne, jak i elastyczność, ekran z folii miedzianej o 100% współczynniku ekranowania, podwójne ekranowanie z plecionym współczynnikiem ekranowania wynoszącym 90% itp. Jako cyfrowy kabel transmisyjny o wysokich kosztach, w pełni demonstruje swoją wydajność do transmisji koncentrycznego cyfrowego i kompozytowego sygnału wideo S/PDIF, takiego jak telewizja.

Struktura Kordelowa

DST-75R V2 to dopracowany model oparty na oryginalnym DST-75R, z przewodem zmienionym z PCOCC-A na precyzyjny przewodnik „102SSC”. Struktura dziedziczy oryginalny DST-75R. Innymi słowy, jest to kabel koncentryczny 75 Ω, który minimalizuje straty dielektryczne spowodowane izolacją. Jego największą cechą jest „struktura kordelowa”. Pomiędzy centralnym przewodem a rurką polietylenową umieszcza się sznurek polietylenowy, a pomiędzy wtrąceniami umieszcza się warstwę powietrza. W rezultacie powstał kabel koncentryczny o bardzo niskich stratach, który minimalizuje straty dielektryczne izolatora.

Precyzyjny przewodnik „102SSC”

DST-75R V2 wykorzystuje precyzyjny przewodnik 102SSC jako środkowy przewodnik i pleciony ekran. Precyzyjny przewodnik 102SSC wykorzystuje wyłącznie dziewiczą miedź, która nie zawiera miedzi pochodzącej z recyklingu wśród miedzi zgodnej z JIS C1011, aby w jak największym stopniu uniknąć zanieczyszczenia. Peeling usuwa 100% zanieczyszczeń przyczepionych do powierzchni. W celu wygładzenia przepływu sygnałów elektrycznych na powierzchni przewodnika, druty są pocieniane matrycami z naturalnego diamentu, aby poprawić gładkość powierzchni drutów. Drut pocieniony z dokładnością przetwarzania ±1 μm, znacznie przekraczającą standardową tolerancję błędu wynoszącą ±8 μm. W procesie tworzenia drutów skręconych zastosowano (opatentowany) pierwszy na świecie przewód o różnej średnicy o dużej gęstości i różnej średnicy. Eliminuje naprężenia mechaniczne drutów poprzez dwukrotne wyżarzanie. Dokładne zarządzanie produktem, w tym dane z kontroli produkcji, konserwacja i dni wysyłki. Przewodność osiąga 102,3% IACS, najwyższą klasę.

DST-75R V2 wykorzystuje elastyczny PE do zewnętrznej osłony, która zapewnia zarówno właściwości elektryczne, jak i elastyczność. Miary tarczy są również doskonałe. DST-75R V2 chroni przewody sygnałowe ściśle podwójnym ekranowaniem z ekranem z folii miedzianej o współczynniku ekranowania 100% i ekranem plecionym o współczynniku ekranowania 90%.

Srebrny rodowany wtyk RCA

DST-75R V2 wykorzystuje srebrne rodowanie styków wtyczki RCA. Główny korpus i pokrywa są wykonane z precyzyjnie obrobionego mosiądzu i są oczywiście oryginalnym projektem i produkcją Oyaide Electric. Połączenie wysokiej jakości wtyczek i kabli RCA w pełni demonstruje jego wydajność w przesyłaniu koncentrycznych sygnałów cyfrowych S/PDIF 75Ω i kompozytowych sygnałów wideo między urządzeniami wideo.

Wtyczka i kabel są lutowane bezołowiowym lutem srebrnym „SS-47” przeznaczonym wyłącznie do zastosowań akustycznych. Zwykły lut ma czystość cyny około 99,9% (3N). „SS-47” dodatkowo podnosi czystość i eliminuje zanieczyszczenia do granic możliwości, przyjmując cynę o wysokiej czystości 99,993% (4N) lub więcej. Ponadto dodaje się srebro i miedź w celu poprawy przewodności elektrycznej i zapobiegania erozji lutu.

W przypadku zwykłego lutu stopowego udział srebra wynosi od 3 do 3,5%. Ponadto zawiera 1,7% miedzi, która ma drugą najwyższą przewodność po srebrze wśród metali. Dzięki takiemu stosunkowi mieszania przewodnictwo znacznie się poprawiło i udało nam się ustawić punkt eutektyczny na 217 stopni. Oczywiście te współczynniki mieszania nie zostały określone wyłącznie na podstawie danych liczbowych i urabialności.

Specyfikacja techniczna DST-75R V2:

• Struktura kabla - struktura Cordel
• Środkowy przewód - pojedynczy drut 1,05 mm
• Zewnętrzna średnica kabla - 6,6 mm
• Materiał wtyczki RCA - mosiądz
• Pokrycie wtyku RCA - część stykowa: srebro + rod, część osłonowa: chrom satynowy

• Struktura kabla - struktura Cordel
• Środkowy przewód - pojedynczy drut 1,05 mm
• Zewnętrzna średnica kabla - 6,6 mm
• Materiał wtyczki RCA - mosiądz
• Pokrycie wtyku RCA - część stykowa: srebro + rod, część osłonowa: chrom satynowy
