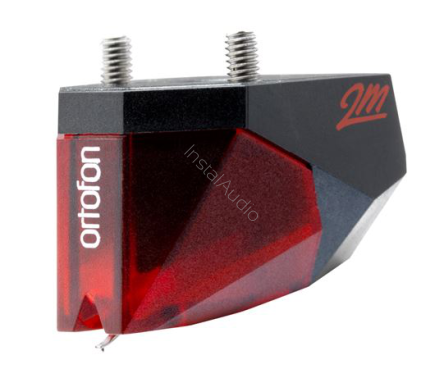

Model 2M Red Verso to produkt alternatywny dla główek z mocowaniem dolnym

Jak wymienić śruby M2,0 mm w 2M Red Verso

1. Zdejmij igłę z osłoną ochronną igły z korpusu wkładu, aby uniknąć uszkodzenia diamentu.
2. Za pomocą klucza Torx 8 odkręć czarną śrubę z górnej płyty Verso.
3. Zdejmij górną płytę z korpusu kasety, wyciągając śruby.
4. Wykręć dwie śruby z łbem stożkowym z płyty górnej.
5. Włożyć dwie śruby M2,0 mm do płyty górnej.
6. Zamontuj górną płytę na korpusie wkładu. Przytrzymaj górną płytę ze zwisającymi gwintami i obróć korpus wkładu o 180 stopni. Zamontuj od góry.
7. Zamontuj czarną śrubę w płycie górnej i dokręć z odpowiednią siłą.
8. Zamontuj wkładkę na ramieniu za pomocą dołączonego narzędzia.
9. Zamontuj rysik z osłoną ochronną rysika na korpusie wkładu.

Output voltage at 1000 Hz, 5cm/sec. - 5.5 mV
Channel balance at 1 kHz - 1.5 dB
Channel separation at 1 kHz - 22 dB
Channel separation at 15 kHz - 15 dB
Frequency range at - 3dB - 20-22.000 Hz
Frequency response - 20-20.000 Hz + 3 / - 1 dB
Tracking ability at 315Hz at recommended tracking force - 70 µm
Compliance, dynamic, lateral - 20 µm/mN
Stylus type - Elliptical
Stylus tip radius - r/R 8/18 µm
Tracking force range - 1.6-2.0 g (16-20 mN)
Tracking force, recommended - 1.8 g (18 mN)
Tracking angle - 20°
Internal impedance, DC resistance - 1.3 kOhm
Internal inductance - 700 mH
Recommended load resistance - 47 kOhm
Recommended load capacitance - 150-300 pF
Cartridge colour, body/stylus - Black/Red
2M standard and 2M Verso cartridges weight - 7.2 g
2M PnP MkII cartridge with integrated headshell weight - 20 g
2M PnP MkII cartridge with integrated headshell length - 52 mm

2M Series styli interchangeability:

The 2M Series' engines, coils and magnets configurations are not identical: Red and Blue are identical, so are the Bronze and Black and so are the true mono variants 2M Mono and 2M 78. Likewise, 2M series styli are interchangeable within the below combinations:
2M Red, 2M Blue and 2M Silver
2M Bronze and 2M Black
2M Mono and 2M 78

Zapasowy stylus - 2M Red (wymienny z 2M Blue i 2M Silver)

Żywotność rysika: przy odpowiedniej pielęgnacji okazuje się, że możliwe jest do 1000 godzin bez pogorszenia wydajności.

Zgodność z marką Rega TT / TA:

Wysokość wkładów marki REGA od końcówki igły do górnej powierzchni mocowania wkładki jest niższa niż standardowa. Dlatego potrzebne byłyby podkładki dystansowe, aby zapewnić prawidłowe ustawienie wkładki Ortofon.
Regulacja wysokości ramienia Rega jest łatwa dzięki zestawowi podkładek Acoustic Signature. Pozwala na regulację wysokości od 0,5 mm do 3,5 mm w precyzyjnych krokach co 0,5 mm - bez zdejmowania ramienia. Po prostu poluzuj śruby, włóż podkładkę dystansową AS, a następnie zablokuj śruby z powrotem i masz ramię gotowe do gry.
Elementy dystansowe 3,2 - 4 mm powinny wystarczyć na nabój 2M.

• 1 x Stylus brush
• 1 x Allen key Torx 6
• 1 x Allen key Torx 8
• 2 x Screw M2,0 x 6
