Rodzaje wkładek gramofonowych – serce analogowego brzmienia

Wkładka gramofonowa zamienia ruch igły w rowku płyty na sygnał elektryczny i jest jednym z najważniejszych elementów toru analogowego. Wyjaśniamy różnice między konstrukcjami MM, MC i MI, rodzajami szlifów igły oraz pokazujemy, na co zwrócić uwagę przy doborze wkładki do ramienia i przedwzmacniacza phono.

Jak działa wkładka gramofonowa?

Wkładka gramofonowa jest przetwornikiem, którego zadaniem jest zamiana mechanicznego ruchu igły poruszającej się w rowku płyty na niewielki sygnał elektryczny.

Igła jest połączona ze wspornikiem, nazywanym cantileverem. Ruch tego układu przekazywany jest do generatora znajdującego się wewnątrz wkładki. To właśnie sposób działania generatora pozwala wyróżnić między innymi konstrukcje MM, MC oraz MI.

Wybór wkładki nie powinien ograniczać się jednak wyłącznie do jej typu. Znaczenie mają również szlif igły, masa i podatność wkładki, poziom wyjściowy, zalecana siła nacisku oraz zgodność z ramieniem i przedwzmacniaczem gramofonowym.

Wkładka MM – Moving Magnet

MM, czyli Moving Magnet, jest jednym z najczęściej spotykanych typów wkładek w domowych gramofonach.

W konstrukcji MM ruch igły i cantilevera powoduje poruszanie się niewielkiego magnesu względem nieruchomych cewek. W ten sposób powstaje sygnał elektryczny przesyłany dalej do przedwzmacniacza phono.

Wkładki MM zazwyczaj generują relatywnie wysoki poziom sygnału w porównaniu z niskopoziomowymi konstrukcjami MC, dzięki czemu mogą współpracować z typowymi wejściami PHONO MM.

Zalety konstrukcji MM

• duży wybór modeli w różnych przedziałach cenowych,
• w wielu przypadkach możliwość wymiany samej igły,
• łatwa współpraca z popularnymi przedwzmacniaczami MM,
• dobra dostępność części eksploatacyjnych w przypadku wielu popularnych serii.

Możliwość wymiany igły nie dotyczy jednak absolutnie każdej konstrukcji MM. Przed zakupem warto sprawdzić, czy producent oferuje dedykowane igły zamienne dla konkretnego modelu.

Wkładka MC – Moving Coil

W konstrukcji Moving Coil sytuacja jest odwrotna niż w MM. Wraz z igłą i cantileverem poruszają się niewielkie cewki znajdujące się w polu magnetycznym.

Wiele klasycznych wkładek MC generuje znacznie niższe napięcie wyjściowe niż typowe wkładki MM. Z tego względu wymagają przedwzmacniacza phono posiadającego odpowiedni tryb MC, odpowiednie wzmocnienie i możliwość właściwego obciążenia wkładki.

Istnieją również wkładki MC o wyższym poziomie wyjściowym, które pod względem wymaganego wzmocnienia mogą być łatwiejsze do integracji z niektórymi systemami. Zawsze należy jednak kierować się specyfikacją konkretnego modelu.

Czy MC jest lepsze od MM?

Nie można przyjąć zasady, że wkładka MC automatycznie zapewnia wyższą jakość niż MM. Na rynku znajdują się bardzo zaawansowane konstrukcje obu typów.

Na rezultat wpływają projekt generatora, jakość igły i cantilevera, wykonanie wkładki, zgodność z ramieniem oraz prawidłowe dopasowanie do przedwzmacniacza.

Typ generatora jest więc jednym z parametrów konstrukcyjnych, a nie prostym wskaźnikiem jakości.

Wkładka MI – Moving Iron

Trzecim spotykanym rozwiązaniem jest Moving Iron. W tego typu konstrukcji porusza się niewielki element ferromagnetyczny, natomiast cewki i magnesy pozostają nieruchome.

W praktyce część wkładek MI może pod względem poziomu wyjściowego i wymagań elektrycznych współpracować z przedwzmacniaczami przeznaczonymi do wkładek MM.

Nie należy jednak przyjmować tego jako uniwersalnej zasady. Parametry wejścia phono zawsze trzeba porównać ze specyfikacją konkretnej wkładki.

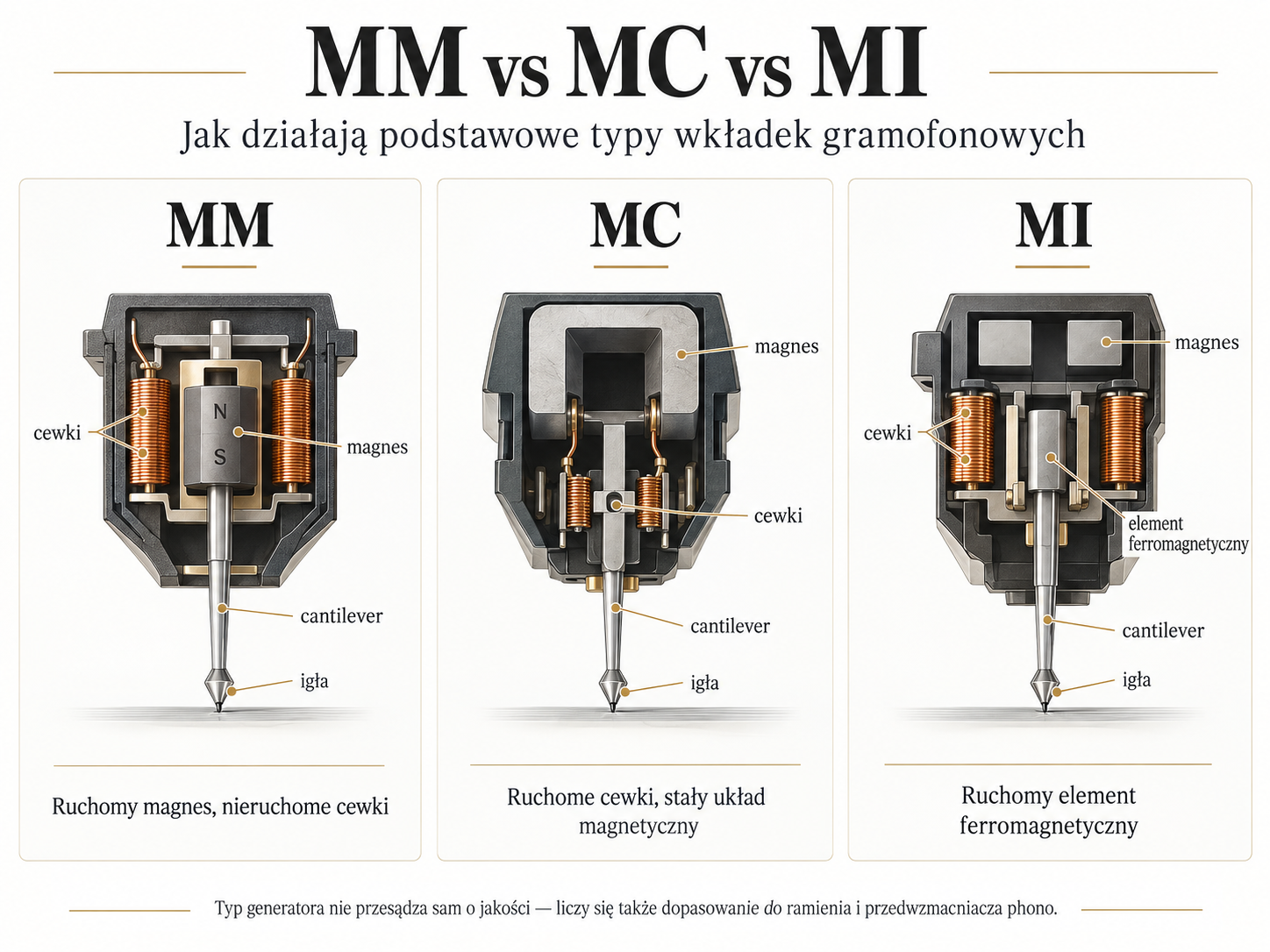

MM, MC i MI – najważniejsze różnice

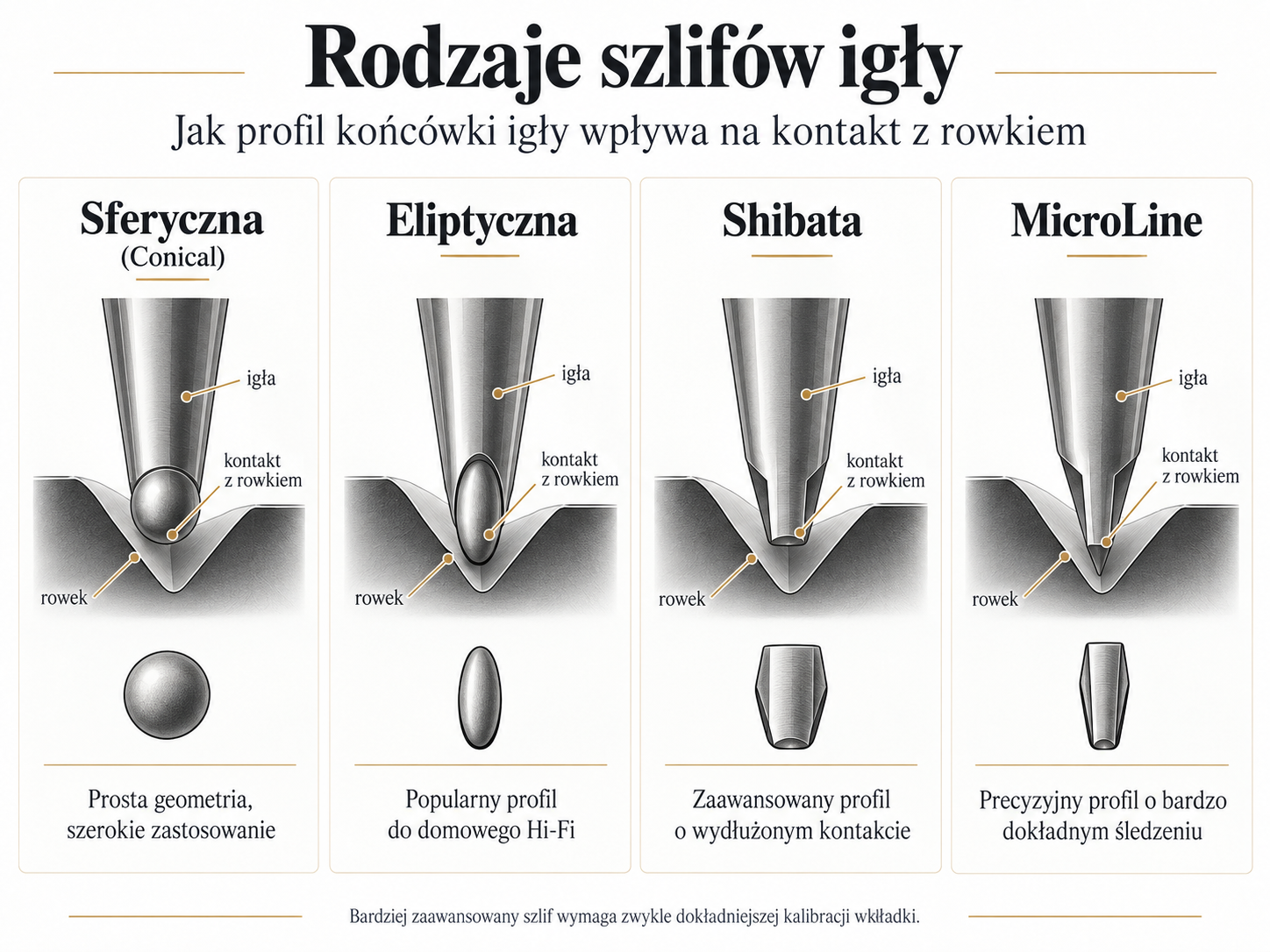

Szlif igły gramofonowej – dlaczego jest ważny?

Końcówka igły ma bezpośredni kontakt ze ściankami rowka płyty. Jej geometria wpływa na sposób śledzenia zapisanego sygnału oraz powierzchnię kontaktu z rowkiem.

Producenci stosują wiele różnych profili. Do najczęściej spotykanych należą szlify sferyczne, eliptyczne oraz bardziej zaawansowane odmiany typu Line Contact, Fine Line, Shibata czy MicroLine.

Igła sferyczna

Szlif sferyczny, nazywany również conical, ma stosunkowo prostą geometrię. Jest szeroko stosowany w wielu wkładkach i zazwyczaj jest mniej wymagający pod względem precyzji ustawienia niż bardziej złożone profile.

Igła eliptyczna

Profil eliptyczny ma inną geometrię kontaktu z rowkiem niż szlif sferyczny i jest bardzo popularnym rozwiązaniem w domowych wkładkach Hi-Fi.

Wymaga prawidłowego ustawienia wkładki, szczególnie jej geometrii względem rowka.

Line Contact, Fine Line, Shibata i MicroLine

Zaawansowane profile wykorzystują wydłużoną powierzchnię kontaktu ze ściankami rowka. Ich konstrukcja pozwala na bardzo dokładne śledzenie zapisu, ale jednocześnie zwiększa znaczenie prawidłowej kalibracji.

Nie oznacza to, że najbardziej skomplikowany szlif będzie automatycznie najlepszym wyborem dla każdego gramofonu. Należy uwzględnić możliwości regulacji ramienia, stan płyt oraz wymagania konkretnej wkładki.

Siła nacisku igły – VTF

Jednym z podstawowych parametrów wkładki jest Vertical Tracking Force – VTF, czyli siła nacisku igły na płytę.

Nie istnieje jedna uniwersalna wartość właściwa dla wszystkich wkładek. Producent każdego modelu określa własny zakres oraz najczęściej rekomendowaną wartość.

Dlatego nie należy ustawiać wkładki według zasady, że prawidłowy nacisk zawsze wynosi na przykład 1,8 lub 2 gramy.

Zbyt mały nacisk nie jest bezpieczniejszy dla płyty. Może powodować problemy ze śledzeniem rowka. Z kolei przekroczenie zakresu przewidzianego przez producenta również może prowadzić do nieprawidłowej pracy.

Punktem odniesienia powinny być zawsze dane techniczne konkretnej wkładki.

Podatność wkładki i masa ramienia

Wkładka i ramię tworzą układ mechaniczny. Jednym z parametrów wkładki jest jej podatność, natomiast ramię posiada określoną masę efektywną.

Połączenie tych wartości wpływa na częstotliwość rezonansową układu ramię–wkładka. Dlatego nie każda wkładka jest równie dobrze dopasowana do każdego ramienia.

Przy zmianie wkładki na konstrukcję o wyraźnie innych parametrach warto sprawdzić dane producenta ramienia i wkładki oraz obliczyć lub oszacować częstotliwość rezonansową zestawu.

W praktyce przy typowych systemach gramofonowych często dąży się do uzyskania rezonansu w okolicach kilku do kilkunastu herców, z dala zarówno od najniższych zakłóceń mechanicznych, jak i podstawowego pasma muzycznego. Dokładną ocenę należy jednak wykonywać na podstawie danych konkretnego ramienia i wkładki.

Przedwzmacniacz musi być dopasowany do wkładki

Wkładka gramofonowa nie współpracuje bezpośrednio ze standardowym wejściem liniowym. Wymaga odpowiedniego przedwzmacniacza gramofonowego.

Przy wkładkach MM istotne są między innymi wzmocnienie, rezystancja wejściowa oraz w niektórych przypadkach całkowita pojemność toru obejmująca wejście i przewody.

W przypadku wkładek MC szczególnie ważne są odpowiednie wzmocnienie oraz właściwe obciążenie wejściowe.

Nie wystarczy więc sprawdzić, czy na obudowie wzmacniacza znajduje się napis PHONO. Warto upewnić się, czy dane wejście jest przeznaczone dla MM, MC czy obu typów oraz czy jego parametry odpowiadają konkretnej wkładce.

Jak długo działa igła gramofonowa?

Nie istnieje jedna liczba godzin właściwa dla wszystkich igieł gramofonowych.

Trwałość zależy między innymi od:

• rodzaju i jakości szlifu,
• materiału i konstrukcji igły,
• prawidłowej siły nacisku,
• kalibracji wkładki,
• czystości płyt i igły,
• stanu odtwarzanych płyt,
• sposobu eksploatacji.

W zależności od producenta i konkretnego modelu zalecenia dotyczące okresu eksploatacji mogą znacząco się różnić. Dla wielu współczesnych igieł Hi-Fi producenci podają wartości od kilkuset do około tysiąca godzin, ale nie należy przenosić tych liczb automatycznie na każdy model.

Dlatego uniwersalne zasady typu „igłę wymienia się po 2000–4000 godzinach” nie są prawidłowym sposobem oceny jej stanu.

Najlepszym punktem odniesienia pozostaje dokumentacja konkretnej igły lub wkładki.

Czy zużytą igłę można rozpoznać po dźwięku?

Pogorszenie śledzenia, większa ilość zniekształceń lub problemy z odtwarzaniem mogą wskazywać na zużycie albo uszkodzenie igły, ale podobne objawy mogą mieć również inne przyczyny.

Należą do nich nieprawidłowa kalibracja, zabrudzenie igły, uszkodzona płyta, niewłaściwa siła nacisku lub problem z samą wkładką.

Nie warto więc czekać wyłącznie na wyraźne pogorszenie dźwięku. Jeżeli producent określa orientacyjny okres eksploatacji, należy traktować go jako istotną wskazówkę.

Zobacz również igły gramofonowe.

Kalibracja nowej wkładki

Po zamontowaniu nowej wkładki należy sprawdzić wszystkie ustawienia wymagane przez konstrukcję gramofonu.

W zależności od ramienia mogą to być:

• geometria i overhang,
• siła nacisku VTF,
• antyskating,
• azymut, jeśli jest regulowany,
• wysokość ramienia i VTA, jeśli konstrukcja umożliwia taką regulację.

Nie każdy gramofon umożliwia regulację wszystkich tych parametrów. Należy stosować procedurę wskazaną przez producenta konkretnego urządzenia.

Pełną procedurę opisujemy w artykule Kalibracja wkładki gramofonowej – kompleksowy przewodnik.

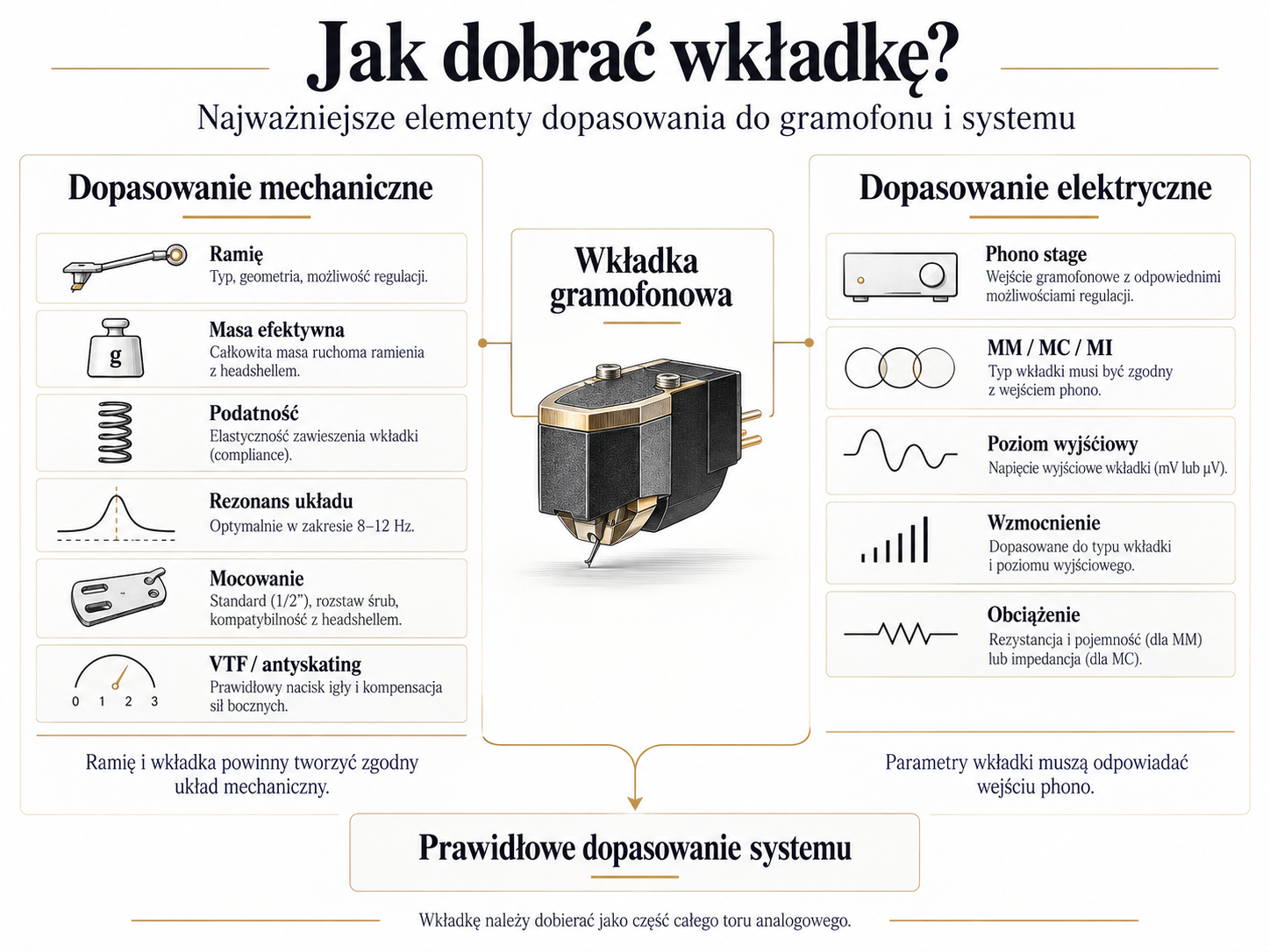

Jak dobrać wkładkę do gramofonu?

Dobór wkładki warto rozpatrywać w dwóch obszarach: mechanicznym oraz elektrycznym. Z jednej strony wkładka musi prawidłowo współpracować z ramieniem, z drugiej – jej poziom wyjściowy i wymagania dotyczące obciążenia muszą odpowiadać możliwościom przedwzmacniacza phono.

Czy droższa wkładka zawsze będzie lepszym wyborem?

Nie. Wkładka powinna przede wszystkim prawidłowo współpracować z ramieniem i przedwzmacniaczem.

Bardzo zaawansowany model może nie wykorzystać swoich możliwości w ramieniu, które nie pozwala na odpowiednią regulację, albo w systemie z niekompatybilnym phono stage.

Dlatego lepiej traktować wkładkę jako część całego układu niż jako niezależny element, który można wybierać wyłącznie na podstawie ceny lub typu generatora.

Podsumowanie

MM, MC i MI wykorzystują różne rozwiązania konstrukcyjne, ale żadnego z nich nie należy automatycznie uznawać za najlepsze.

Przy wyborze znaczenie mają rodzaj i parametry wkładki, szlif igły, poziom wyjściowy, zalecana siła nacisku, podatność oraz zgodność z ramieniem i przedwzmacniaczem.

Prawidłowo dobrana i skalibrowana wkładka pozwala wykorzystać możliwości gramofonu bez opierania wyboru na prostych regułach typu „MC zawsze brzmi lepiej” lub „im droższy szlif, tym lepszy rezultat”.
