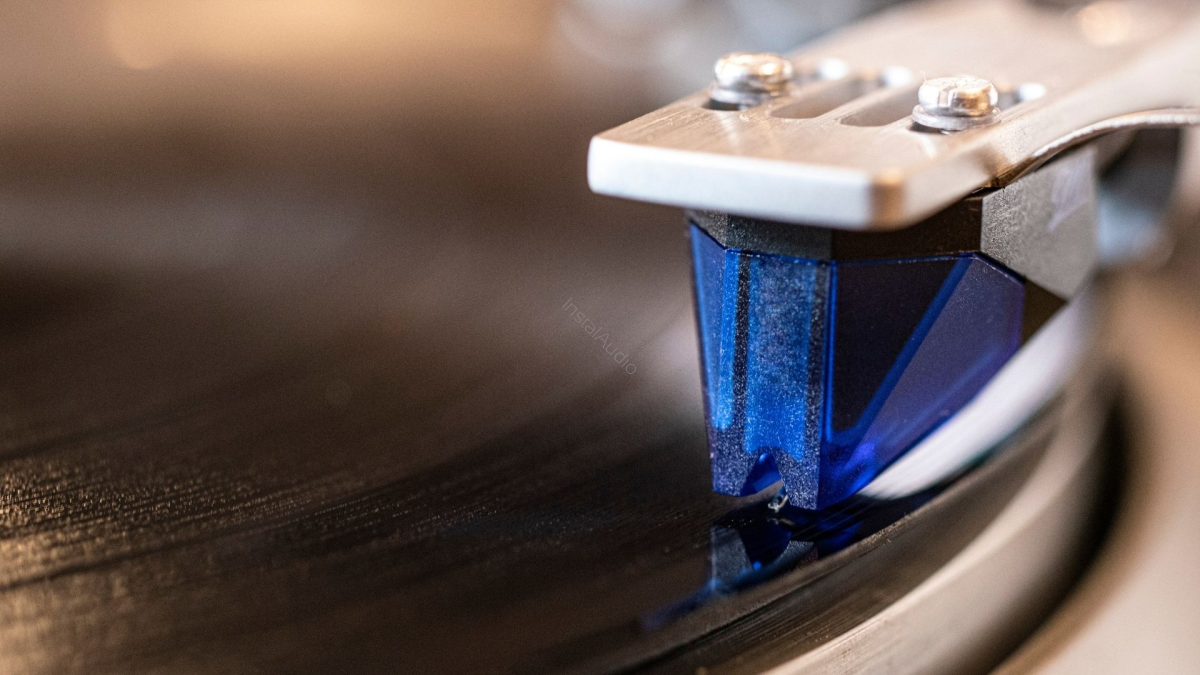

Kalibracja wkładki gramofonowej – kompleksowy przewodnik po geometrii analogu

Kalibracja wkładki gramofonowej stanowi absolutny fundament odtwarzania muzyki z płyt winylowych. Określa ona precyzję, z jaką igła odczytuje sygnał zapisany w mikrostrukturze ścieżki dźwiękowej. Mechaniczny charakter zapisu analogowego sprawia, że minimalne przesunięcie geometryczne generuje słyszalne zniekształcenia harmoniczne i przyspiesza bezpowrotne wycieranie się winylu. W tym artykule eksperci salonu Instal Audio z Konina szczegółowo analizują kluczowe parametry geometryczne, objaśniają znaczenie specjalistycznych przyrządów pomiarowych oraz prezentują kompletną procedurę kalibracyjną, która pozwala wydobyć optymalną dynamikę i naturalną barwę z każdego systemu audio.

Dlaczego kalibracja wkładki gramofonowej decyduje o jakości brzmienia?

Fizyka odtwarzania czarnej płyty opiera się na mechanicznym kontakcie diamentowego ostrza z obracającym się tworzywem sztucznym. W studiu tłoczącym nacinarka porusza się po linii prostej wzdłuż promienia tarczy. Z kolei tradycyjne ramię gramofonu opisuje łuk, co stwarza naturalny konflikt geometryczny.

Precyzyjna kalibracja wkładki gramofonowej minimalizuje błąd kąta śledzenia, sprawiając, że igła odwzorowuje ruch noża nacinającego matrycę z maksymalną dokładnością. Zaniechanie tego procesu sprawia, że układ drgający zaczyna pracować asymetrycznie, generując narastające zniekształcenia intermodulacyjne, które całkowicie maskują mikrodetale nagrania.

Bez dokładnego ustawienia:

• Scena dźwiękowa traci trójwymiarowość.

• Poszczególne instrumenty zlewają się w jedną masę (szczególnie w głośnych partiach).

• Powstaje przesunięcie fazowe między lewym a prawym kanałem.

Zjawisko to potęguje się w miarę zbliżania się ramienia do środka płyty, gdzie gęstość zapisu informacji drastycznie rośnie, a margines błędu dla geometrii igły wynosi zero. Prawidłowo ustawiona geometria gwarantuje, że siły działające na diamentowy szlif rozkładają się symetrycznie na obie ścianki rowka, eliminując problem jednostronnego wycierania winylu.

Najważniejsze parametry geometrii ramienia w gramofonie

Przesięg (Overhang) i kąt styczności

Przesięg definiuje odległość, o jaką igła wysuwa się przed oś obrotu talerza gramofonowego - jest to parametr ściśle powiązany z długością efektywną ramienia. Regulacja polega na przesuwaniu korpusu przetwornika w szczelinach koszyka (headshella). Równolegle ustawia się kąt styczności, obracając lekko wkładkę, co pozwala uzyskać dwa punkty zerowe, w których błąd śledzenia wynosi dokładnie zero.

Siła nacisku igły (VTF - Vertical Tracking Force)

Określa masę, z jaką igła naciska na płytę, a jej wartość musi ściśle odpowiadać przedziałowi określonemu przez producenta wkładki. Prawidłowy parametr VTF stabilizuje wspornik wewnątrz układu magnetycznego.

Ważne: Zbyt niska wartość VTF jest znacznie bardziej destrukcyjna dla płyt niż lekki nadmiar masy. Niedociążona igła traci stały kontakt z podłożem, obijając się o ścianki rowka i trwale je niszcząc.

Azymut oraz pionowy kąt śledzenia (VTA)

Azymut odpowiada za idealną prostopadłość osi pionowej igły względem powierzchni płyty (patrząc od przodu). Odchylenia generują drastyczny spadek separacji kanałów. Z kolei pionowy kąt śledzenia (VTA) reguluje się poprzez zmianę wysokości osi obrotu ramienia, co wpływa na kąt, pod jakim diamentowe ostrze atakuje ścieżkę dźwiękową, determinując balans tonalny.

Kompensacja siły dośrodkowej (Antyskating)

Podczas odtwarzania płyty tarcie wywołuje siłę, która nieustannie ciągnie ramię w stronę środka talerza, obciążając nadmiernie wewnętrzną ściankę rowka (lewy kanał). Mechanizm antyskatingu generuje precyzyjną siłę przeciwstawną, która przywraca igłę do pozycji centralnej, gwarantując równomierne zużycie obu zboczy ścieżki i stabilizując obraz stereofoniczny.

Narzędzia niezbędne do precyzyjnego ustawienia igły

Profesjonalne ustawienie gramofonu nie toleruje prób kalibracji „na oko”. Do prawidłowego przeprowadzenia procesu niezbędne są:

• Protractor (szablon kalibracyjny): Papierowy lub akrylowy wzornik pozwalający na precyzyjne wyznaczenie geometrii w punktach zerowych.

• Elektroniczna waga nacisku: Przyrząd o dokładności pomiarowej do 0,001 g, ponieważ fabryczne podziałki na przeciwwagach ramion często wykazują spore odchyłki.

• Blok akrylowy (azimuth block): Przezroczysty bloczek z naniesioną siatką milimetrową, pozwalający na optyczną ocenę równoległości ramienia oraz prostopadłości frontu wkładki względem płaszczyzny winylu.

• Płyta testowa: Zawiera sygnały o określonej częstotliwości i amplitudzie, umożliwiając bezbłędną weryfikację antyskatingu oraz wyznaczenie częstotliwości rezonansu własnego układu (optymalnie 8-12 Hz).

Jak przebiega kalibracja wkładki gramofonowej krok po kroku

Cała procedura wymaga ścisłego zachowania określonej sekwencji działań, ponieważ modyfikacja jednego parametru pociąga za sobą zmiany w pozostałych ustawieniach:

1. Poziomowanie: Wstępnym etapem jest idealne wypoziomowanie plinty gramofonu oraz talerza. Bez tego dalsza kalibracja mija się z celem.

2. Montaż wstępny: Na idealnie płaskiej powierzchni montuje się przetwornik w koszyku, delikatnie dokręcając śruby, co pozwala na dalszą korektę położenia.

3. Ustawienie VTF: Wyważamy ramię w osi poziomej do stanu lewitacji, a następnie aplikujemy zalecaną siłę nacisku za pomocą wagi cyfrowej. Ustawienie obciążenia przed korektą geometrii chroni delikatne zawieszenie igły przed uszkodzeniem na szablonie.

4. Korekta geometrii: Na talerzu umieszcza się protractor, na którym dokonuje się wyrównywania korpusu wkładki w obu punktach kontrolnych, korygując przesięg i kąt obrotu.

5. Weryfikacja VTA i Azymutu: Po zablokowaniu śrub weryfikujemy wysokość ramienia oraz azymut za pomocą bloku akrylowego. Pamiętaj, że zmiana wysokości ramienia wymusza ponowne sprawdzenie siły nacisku (VTF).

6. Ustawienie antyskatingu: Na samym końcu aktywujemy układ kompensacji siły dośrodkowej, opierając się na wartości VTF oraz ścieżkach testowych.

Najczęstsze błędy popełniane podczas samodzielnego strojenia

Najpowszechniejszym problemem jest pośpiech. Inwestorzy często przeprowadzają kalibrację z pominięciem fabrycznej maty gramofonowej lub przy użyciu pofalowanych płyt, co całkowicie fałszuje pomiary parametru VTA. Zmiana wysokości podłoża nawet o 1 mm drastycznie modyfikuje kąt natarcia igły.

Kolejnym grzechem jest bezkrytyczne poleganie na mechanicznej podziałce przeciwwagi ramienia zamiast niezależnej wagi elektronicznej. Tarcie wewnętrzne łożysk sprawia, że wskazania na ramieniu mogą odbiegać od stanu faktycznego nawet o kilkanaście procent.

Równie niebezpieczne okazuje się automatyczne ustawianie antyskatingu według zasady, że musi on idealnie odpowiadać wartości siły nacisku. Rzeczywisty opór zależy w ogromnym stopniu od profilu diamentu - zaawansowane szlify liniowe wymagają zupełnie innej korekty niż proste igły sferyczne.

Profesjonalny montaż i kalibracja w salonie Instal Audio

Samodzielna konfiguracja mechaniki precyzyjnej bywa procesem żmudnym i niesie ryzyko kosztownego uszkodzenia igły. Salon Instal Audio, prowadzony przez Andrzeja Trzmielewskiego w Koninie przy ulicy Józefa Piłsudskiego 22b, gwarantuje kompleksowe wsparcie techniczne oraz profesjonalne usługi z zakresu kalibracji gramofonów. Doświadczenie budowane konsekwentnie od 2016 roku pozwala naszym specjalistom na bezbłędne konfigurowanie nawet najbardziej kapryśnych ramion i zaawansowanych wkładek typu Moving Coil (MC).

Kalibracja wkładki gramofonowej - FAQ

1. Według jakiego szablonu najlepiej ustawić wkładkę?

Wybór pomiędzy klasycznymi modelami matematycznymi, takimi jak geometria Baerwalda, Stevensona czy Loefgrena, zależy od konstrukcji ramienia oraz preferencji dotyczących dystrybucji zniekształceń. Szablon oparty na geometrii Baerwalda oferuje optymalny kompromis na całej długości płyty. Z kolei model Stevensona przesuwa drugi punkt zerowy bliżej środka tarczy, co okazuje się idealnym rozwiązaniem w przypadku muzyki klasycznej oraz operowej, gdzie kulminacyjne, dynamiczne partie znajdują się na samym końcu krążka winylowego.

2. Czy antyskating zawsze powinien być równy sile nacisku?

Nie, podziałka na obudowie ramienia ma charakter wyłącznie orientacyjny. Wartość antyskatingu powinna być korygowana w oparciu o fizyczny profil szlifu, ponieważ zaawansowane igły o szlifie MicroRidge lub Shibata generują inne tarcie niż szlify eliptyczne. Najbardziej rzetelną metodą weryfikacji jest użycie specjalistycznej płyty testowej z sygnałem o wysokiej amplitudzie (np. 300 Hz) i obserwacja, w którym kanale pojawiają się przesterowania, bądź kontrola zachowania wspornika w rowku.

3. Jak poznać, że wkładka jest źle skalibrowana bez użycia narzędzi?

Istnieje kilka wyraźnych symptomów. Wyraźne przesunięcie balansu tonalnego na jeden z kanałów oraz natarczywe syczenie wokali (przesterowane sybilanty) to podstawowe objawy nieprawidłowego azymutu lub kąta styczności. Niepokojącym sygnałem wizualnym jest również nienaturalnie szybkie gromadzenie się czarnego kurzu i osadu na diamentowym ostrzu, co wynika z mechanicznego „skrobania” winylowych ścianek przez krzywo prowadzone igły gramofonowe.
