Podłączenie wkładki gramofonowej - kompleksowy poradnik prawidłowego montażu

Podłączenie wkładki gramofonowej stanowi jeden z najbardziej odpowiedzialnych i wymagających etapów konfiguracji analogowego systemu audio. Determinuje ono bezpośrednio jakość reprodukcji dźwięku oraz stopień zużywania się płyt winylowych. Precyzyjne zintegrowanie tego miniaturowego komponentu z ramieniem gramofonu wymaga zachowania rygorystycznych zasad mechanicznych i elektrycznych. Sygnał generowany przez igłę jest bowiem niezwykle słaby i podatny na wszelkie zniekształcenia.

W poniższym opracowaniu specjaliści z salonu Instal Audio w Koninie szczegółowo omawiają proces instalacji, prawidłową interpretację oznaczeń oraz kluczowe procedury kalibracyjne, które pozwalają wycisnąć maksimum możliwości z posiadanego sprzętu hi-fi.

Dlaczego prawidłowy montaż wkładki ma kluczowe znaczenie dla dźwięku?

Wkładki gramofonowe pełnią funkcję przetwornika elektromechanicznego. Ich zadaniem jest transformacja drgań mechanicznych igły poruszającej się w mikroskopijnym rowku płyty na impulsy elektryczne, przekazywane dalej do przedwzmacniacza (Phono Stage).

Każde, nawet najmniejsze odstępstwo od optymalnej geometrii sprawia, że diamentowe ostrze nie układa się symetrycznie względem obu ścianek wyżłobienia. Niewłaściwa geometria powoduje, że igła naciska mocniej na jedną ze ścianek, co skutkuje:

• drastycznym pogorszeniem separacji kanałów,

• słyszalną asymetrią sceny dźwiękowej,

• nieodwracalnym, przedwczesnym wycieraniem się delikatnego tworzywa winylowego w miejscach zwiększonego naporu.

Błędy popełnione na etapie montażu mechanicznego generują szereg mierzalnych anomalii akustycznych, w tym zniekształcenia harmoniczne oraz intermodulacyjne. Objawiają się one najczęściej pod postacią szorstkiego brzmienia wysokich tonów oraz powstawania nieprzyjemnych przesterowań na głoskach syczących (sybilanty).

Problem ten staje się szczególnie dokuczliwy podczas odtwarzania końcowych utworów na płycie (blisko środka tarczy), gdzie promień zakrętu rowka drastycznie maleje, stawiając układowi drgającemu najwyższe wymagania mechaniczne i geometryczne. Prawidłowe pozycjonowanie przetwornika eliminuje te problemy, pozwalając uzyskać naturalne, zrównoważone pasmo przenoszenia i mikrodetale zapisane w rowkach winylu.

Kolory przewodów w ramieniu gramofonu - jak nie pomylić kanałów?

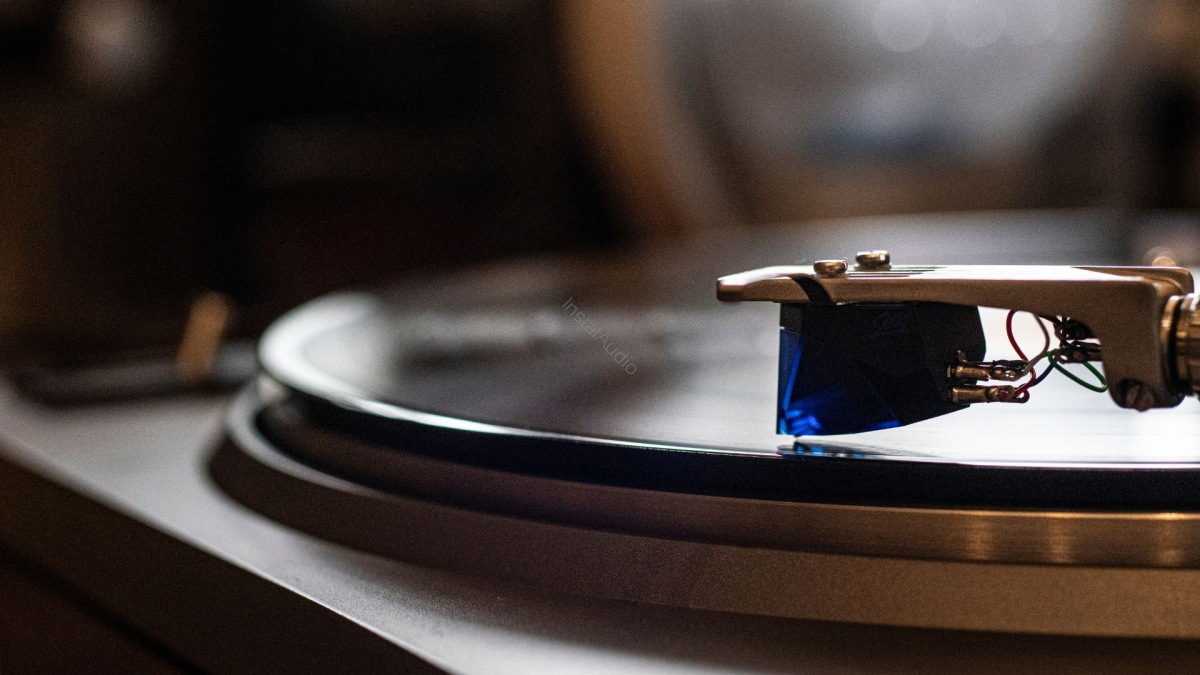

Połączenie elektryczne między korpusem wkładki a układem wewnętrznym gramofonu opiera się na 4 bardzo cienkich, elastycznych przewodach. Wyprowadzono je z zakończenia ramienia lub znajdują się one wewnątrz zdejmowanego koszyka (headshella).

Ze względu na miniaturowe rozmiary elementów, producenci sprzętu audio stosują międzynarodowy, zunifikowany standard kodowania kolorystycznego. Chroni on przed przypadkowym odwróceniem fazy dźwięku lub zamianą kanału lewego z prawym. Każdy pin wyprowadzony z tylnej ściany obudowy wkładki posiada dedykowane oznaczenie barwne bądź literowe, do którego należy przyporządkować odpowiednią wsuwkę kablową.

Układ połączeń elektrycznych w ramieniu gramofonowym prezentuje się następująco:

• Kanał prawy - sygnał dodatni (+): kolor czerwony (oznaczenie R lub R+)

• Kanał prawy - masa sygnałowa (-): kolor zielony (oznaczenie RG lub R-)

• Kanał lewy - sygnał dodatni (+): kolor biały (oznaczenie L lub L+)

• Kanał lewy - masa sygnałowa (-): kolor niebieski (oznaczenie LG lub L-)

Zignorowanie powyższego schematu i losowe spięcie konektorów skutkuje natychmiastowym zaburzeniem odbioru przestrzennego. Najbardziej destrukcyjne jest odwrócenie polaryzacji (plus z minusem), które wywołuje zjawisko przeciwfazy (akustycznego znoszenia się fal). Usuwa ono ze sceny centralnie zlokalizowane wokale i drastycznie uszczupla dynamikę najniższych częstotliwości. Precyzyjne trzymanie się wytycznych gwarantuje, że sygnał stereofoniczny dotrze do wejścia phono w nienaruszonej strukturze, tworząc stabilny, trójwymiarowy obraz muzyczny.

Jak podłączyć wkładkę gramofonową krok po kroku

Krok 1: Przygotowanie narzędzi i stanowiska pracy

Przystąpienie do prac montażowych wymaga wygospodarowania stabilnego, płaskiego i doskonale doświetlonego blatu. Pomocne okazują się profesjonalne akcesoria: precyzyjna pęseta zegarmistrzowska o gładkich końcówkach, mały śrubokręt niemagnetyczny, szkło powiększające oraz miniaturowa poziomnica libellowa.

Zabezpieczenie delikatnego wspornika igły poprzez nałożenie fabrycznej osłony z tworzywa stanowi najważniejszą czynność przed dotknięciem samej wkładki. Chwila nieuwagi może doprowadzić do bezpowrotnego wygięcia aluminiowego lub boronowego wspornika, co zmusza do zakupu nowego, kosztownego podzespołu.

Krok 2: Montaż mechaniczny w koszyku (headshellu)

Koszyk gramofonowy może być integralną częścią ramienia lub elementem demontowalnym (mocowanym za pomocą uniwersalnego złącza typu SME). Przetwornik należy delikatnie wsunąć pod spód koszyka, dopasowując otwory w obudowie wkładki do podłużnych szczelin w headshellu, które odpowiadają standardowemu rozstawowi 1/2 cala. Śruby montażowe należy dokręcić jedynie lekko, pozostawiając margines swobody pozwalający na przesuwanie korpusu. Sztywne zablokowanie łączników na samym początku uniemożliwiłoby przeprowadzenie późniejszej korekty geometrii za pomocą szablonu.

Krok 3: Wpięcie przewodów sygnałowych

Proces nasuwania małych konektorów na piny wkładki wymaga maksymalnego skupienia i stabilnej dłoni. Każdą metalową tulejkę chwyta się delikatnie pęsetą w miejscu jej zaciśnięcia na kablu, po czym powoli wsuwa na odpowiednio oznaczony kołek. Ciągnięcie za delikatny przewód grozi natychmiastowym zerwaniem punktu lutowniczego. Jeśli nasadka stawia zbyt duży opór, można ją z wyczuciem rozszerzyć przy pomocy gładkiej szpilki, natomiast w przypadku luzu - subtelnie ścisnąć szczypcami przed osadzeniem.

Kalibracja wkładki po podłączeniu - warunek czystego brzmienia

Fizyczne zespolenie podzespołów mechanicznych i wykonanie połączeń elektrycznych to zaledwie wstęp. Pełnowartościowa praca układu igła-rowek wymaga przeprowadzenia skrupulatnej kalibracji:

• Ustawienie geometrii (Overhang i Azimuth): Zastosowanie papierowego lub akrylowego szablonu, znanego jako protractor, pozwala precyzyjnie wyznaczyć dwa punkty zerowe, w których igły gramofonowe poruszają się idealnie stycznie do rowka. Korekta polega na przesuwaniu wkładki wzdłuż osi koszyka oraz jej delikatnym obracaniu, aż krawędzie korpusu staną się idealnie równoległe do linii siatki pomocniczej.

• Siła nacisku igły (VTF - Vertical Tracking Force): Wartość tę reguluje się poprzez obrót przeciwwagi umieszczonej na tylnym końcu ramienia, kontrolując parametry przy użyciu precyzyjnej, cyfrowej wagi gramofonowej. Niewystarczający nacisk powoduje wyskakiwanie igły z rowka i niszczenie płyt, podczas gdy zbyt duża siła przeciąża zawieszenie i tłumi dynamikę.

• Antyskating: Po zdefiniowaniu prawidłowego parametru VTF, konieczne jest skonfigurowanie układu antyskatingu. Generuje on siłę kompensującą naturalną tendencję ramienia do ściągania w kierunku środka talerza, co zapewnia równomierny nacisk na oba zbocza rowka winylowego.

• Azymut i VTA (Vertical Tracking Angle): Azymut odpowiada za idealną prostopadłość igły względem powierzchni płyty (patrząc od frontu). Korekta parametru VTA polega z kolei na zmianie wysokości zawieszenia całego ramienia tak, aby jego rurka po opuszczeniu igły znajdowała się w pozycji idealnie równoległej do powierzchni krążka.

Najczęstsze błędy podczas instalacji wkładki gramofonowej

Najpowszechniejszym uchybieniem jest pośpiech oraz ignorowanie zasad mechaniki precyzyjnej. Używanie magnetycznych śrubokrętów w bliskim sąsiedztwie wkładek typu Moving Coil (MC) może wywołać niekontrolowane przyciągnięcie narzędzia do silnych magnesów neodymowych ukrytych wewnątrz korpusu, co demoluje delikatny układ drgający.

Stosowanie nadmiernej siły podczas dokręcania śrub montażowych doprowadza często do pęknięcia plastikowych uszu obudowy wkładki lub zerwania gwintu. Osobną grupę błędów stanowi bezkrytyczne poleganie na fabrycznym, wizualnym wyrównaniu korpusu do krawędzi headshella, bez weryfikacji na protractorze.

Brak regularnej kontroli stanu zużycia igły oraz zaniechanie czyszczenia jej dedykowaną szczoteczką przyspiesza degradację zarówno przetwornika, jak i całej kolekcji płyt.

Fachowe wsparcie i dobór komponentów w Instal Audio

Samodzielna wymiana oraz podłączenie wkładki bywa zadaniem stresującym, wymagającym niebywałej precyzji manualnej, specjalistycznych przyrządów oraz wiedzy z zakresu fizyki i mechaniki audio.

Salon Instal Audio, prowadzony przez Andrzeja Trzmielewskiego w Koninie przy ulicy Józefa Piłsudskiego 22b, oferuje profesjonalne doradztwo, sprzedaż oraz kompleksowe usługi montażu i kalibracji systemów gramofonowych. Doświadczenie gromadzone od 2016 roku pozwala naszym specjalistom na optymalne dopasowanie parametrów mechanicznych wkładek do różnorodnych typów ramion gramofonowych. Działamy na terenie całego kraju, pomagając entuzjastom czarnej płyty w osiągnięciu referencyjnego brzmienia.

Często zadawane pytania o montaż wkładek gramofonowych - FAQ

1. Czy każda wkładka gramofonowa pasuje do każdego ramienia?

Nie. Kompatybilność uwarunkowana jest parametrami technicznymi, ze szczególnym uwzględnieniem masy efektywnej ramienia oraz podatności zawieszenia igły (współczynnik compliance). Te dwie wartości decydują o częstotliwości rezonansowej układu, która powinna mieścić się w bezpiecznym przedziale od 8 do 12 Hz. Połączenie ciężkiego ramienia z wkładką o bardzo miękkim zawieszeniu wywoła rezonanse, które zaburzą stabilność odczytu ścieżki.

Dodatkowo należy uwzględnić parametry elektryczne - wkładki Moving Magnet (MM) współpracują z większością standardowych wzmacniaczy, podczas gdy wymagające wkładki Moving Coil (MC) generują bardzo niski sygnał, co zmusza do zastosowania przedwzmacniacza z regulacją impedancji wejściowej.

2. Co się stanie, jeśli pomylę kolory przewodów przy wkładce?

Błędne podpięcie konektorów skutkuje natychmiastowym upośledzeniem prezentacji przestrzennej i tonalnej. Zamiana przewodów kanału lewego z prawym zaowocuje lustrzanym odwróceniem panoramy stereofonicznej (instrumenty zaczną wybrzmiewać z przeciwnego głośnika). Najbardziej destrukcyjne jest odwrócenie fazy sygnału (pomylenie przewodu dodatniego z masą). Sytuacja ta wywołuje akustyczne znoszenie się fal, co skutkuje drastycznym zanikiem niskich tonów, rozmyciem wokali oraz wrażeniem, że dźwięk dobiega z bliżej nieokreślonego miejsca poza bazą stereo.

3. Jak często należy wymieniać wkładkę lub igłę w gramofonie?

Obudowa wkładki skrywająca układ cewek lub magnesów nie zawiera elementów ulegających szybkiemu zużyciu i może służyć bezawaryjnie przez dziesięciolecia. Zużyciu podlega natomiast sama igła gramofonowa, której diamentowy grot ściera się pod wpływem tarcia. Większość standardowych igieł o szlifie eliptycznym lub sferycznym zachowuje swoje właściwości brzmieniowe przez około 500 do 1000 godzin pracy. Przekroczenie tego limitu objawia się stłumieniem najwyższych rejestrów, wzrostem zniekształceń pod koniec płyty oraz niesie ze sobą ryzyko trwałego porysowania winyli.
