SONCOZ SGA1 (Moon Silver / Srebrny) - Zbalansowany Wzmacniacz Słuchawkowy (HPA) i Przedwzmacniacz (Pre-AMP)

SONCOZ SGA1 (Moon Silver / Srebrny) - Zbalansowany Wzmacniacz Słuchawkowy (HPA) i Przedwzmacniacz (Pre-AMP). Cena za 1 szt.

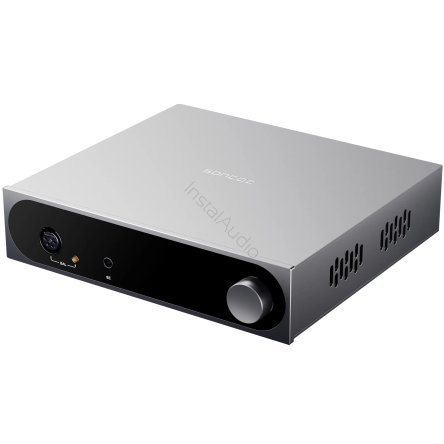

SONCOZ SGA1 (Moon Silver / Srebrny)

SGA1 to wysokowydajny wzmacniacz słuchawkowy (HPA) i przedwzmacniacz (PRE), który kontynuuje rodzinny styl projektowy SONCOZ i ma takie same wymiary jak SGD1.

Kluczowe cechy:

• 210 mW @ SE; 840 mW @ BAL (300Ω)
• Ultra-niskoszumowe liniowe regulatory i izolacja
• Doskonała elektroniczna regulacja głośności
• Wielofunkcyjne pokrętło
• Funkcja pamięci oraz Fade In / Fade Out
• Programowa eliminacja trzasków (Pop Free)

Dedykowany transformator toroidalny

SGA1 jest zasilany przez dedykowany transformator toroidalny zawierający wiele warstw ekranowania z permaloju. Szum sieciowy 50/60 Hz oraz jego harmoniczne są znacząco redukowane, co stanowi również silną gwarancję niskiego poziomu szumów całego systemu SGA1.

Ultra-niskoszumowe liniowe regulatory i izolacja

Wybrano różne liniowe regulatory, aby zapewnić ultra-niskoszumowe, stabilne zasilanie dla kluczowych układów SGA1 i zagwarantować jego doskonałą wydajność.

Kondensatory o dużej pojemności

Układy prostownicze SGA1 wykorzystują dwa kondensatory audio ELNA o dużej pojemności (8200uF ×2), aby zapewnić bardzo niski poziom tętnień napięcia zasilania.

Kondensatory sprzęgające sygnał

W kluczowej ścieżce sprzęgania sygnału audio, SGA1 wykorzystuje niepolarne kondensatory foliowe WIMA serii MKS2, co znacząco poprawia jakość sygnału audio oraz wrażenia odsłuchowe.

Ultra-niskoszumowy wzmacniacz operacyjny

Starannie dobrane układy wysokiej wydajności OP-AMP, takie jak OPA1611 / OPA1641 / OPA1622, zapewniają podstawową wydajność SGA1. Spośród nich bufory wejść analogowych RCA i XLR wykorzystują 4 × OPA1661, bufory wyjścia elektronicznej regulacji głośności wykorzystują 2 × OPA164, bufory wyjścia PRE wykorzystują 4 × OPA1611, a bufory wyjścia HPA wykorzystują 4 × OPA1622.

Doskonała elektroniczna regulacja głośności

Układ elektronicznej regulacji głośności MUSES 72320 firmy JRC jest obecnie jednym z najlepszych układów kontroli głośności, stosowanym w wielu drogich urządzeniach audio high-end i szeroko docenianym przez audiofilów.

Aby zapewnić doskonały produkt i najwyższe doświadczenia dla audiofila, SGA1 bez wahania wykorzystuje rozwiązanie oparte na MUSES 72320. SGA1 oferuje bezprecedensowe doświadczenie zarówno w precyzyjnej regulacji głośności, jak i ogólnej kontroli poziomu.

Doskonały projekt PCB

Główna płytka SGA1 została zaprojektowana jako 4-warstwowa PCB z chemicznym złoceniem, a jej struktura to GND–SIGNAL–POWER–GND. Przelotki w padach SMD optymalizują promień filtracji kondensatorów oraz znacząco redukują efekt antenowy spowodowany prowadzeniem ścieżek typu stub.

Programowa eliminacja trzasków (Pop Free)

SGA1 ulepsza rozwiązanie eliminacji trzasków (POP) w celu ochrony słuchu i sprzętu. Do wyjść HPA i PRE dodano przekaźnikowy układ opóźnienia, który poprzez opóźnienie programowe eliminuje trzaski, co jest bardziej stabilne i niezawodne niż sprzętowe opóźnienie RC.

Przegroda i ekranowanie

Pomiędzy obwodami wysokiego napięcia (transformator...) a obwodami niskiego napięcia (cyfrowymi i analogowymi), SGA1 dodaje warstwę przegrody z magnetycznej stali nierdzewnej, która skutecznie redukuje zakłócenia pól magnetycznych i elektrycznych w obwodach niskiego napięcia. W projekcie PCB, SGA1 centralizuje układ obwodów cyfrowych, a następnie stosuje dedykowane ekranowanie w obszarze obwodów cyfrowych.

Zoptymalizowany system chłodzenia

W porównaniu z SGD1, SGA1 zoptymalizował system odprowadzania ciepła, zwiększając otwory wentylacyjne oraz dostosowując ich położenie, co nie tylko sprzyja poprawie efektywności produkcji, ale również zwiększa wydajność chłodzenia.

Interfejs wejść analogowych

SGA1 obsługuje swobodnie wybierane zbalansowane (XLR) oraz niezbalansowane (RCA) wejścia analogowe.
Wejście RCA jest domyślne, a stan wyboru wejścia (głośność, gain) może być zapamiętany i zapisany niezależnie dla wygody użytkownika przy kolejnych użyciach.

Wyjście analogowe - PRE

SGA1 obsługuje swobodnie wybierane zbalansowane (XLR) oraz niezbalansowane (RCA) wyjścia analogowe PRE.
Wyjście PRE RCA jest domyślne, a stan wyboru wyjścia PRE (głośność, gain) może być zapamiętany i zapisany niezależnie.

Włącznik zasilania i ochrona

SGA1 integruje gniazdo zasilania typu trzy w jednym, które zawiera podwójne bezpieczniki, a jednocześnie obsługuje wybór różnych napięć (AC110/220V).

Wyjście analogowe - HPA

SGA1 obsługuje swobodnie wybierane zbalansowane wyjścia HPA (BAL: 4-pin XLR oraz 4.4 mm XLR) oraz niezbalansowane (SE: 6.35 mm) wyjścia analogowe. Wyjście HPA SE jest domyślne, a stan wyboru wyjścia HPA (głośność, gain) może być zapamiętany i zapisany niezależnie.

Wielofunkcyjne pokrętło

SGA1 posiada jedno wielofunkcyjne pokrętło, które integruje wszystkie funkcje i operacje.

Tryby obsługi obejmują pojedyncze naciśnięcie, podwójne naciśnięcie, długie przytrzymanie oraz wolny i szybki obrót w lewo lub w prawo. Na przykład, jak wybrać wejście XLR: naciśnij pokrętło raz i obracaj w lewo lub w prawo, aż zacznie migać wskaźnik „IN”, następnie naciśnij pokrętło ponownie i obracaj w lewo lub w prawo, aż zacznie migać ikona „XLR”, następnie naciśnij ponownie i konfiguracja wejścia XLR zostanie zakończona.

Poziomy menu

SGA1 zawiera dwa poziomy menu:

Opcje pierwszego poziomu:

• "IN", "HPA", "PRE", "V", "G"

Opcje drugiego poziomu:

• IN (wejścia analogowe): ikony RCA i XLR
• HPA (wyjścia słuchawkowe): ikony SE i BAL
• PRE (wyjścia przedwzmacniacza): ikony RCA i XLR
• V (głośność): cyfrowy wyświetlacz wartości głośności
• G (wzmocnienie): cyfrowy wyświetlacz wartości gain

Regulacja głośności / wzmocnienia

SGA1 integruje elektroniczną regulację głośności MUSES 72320, charakteryzującą się niskim poziomem szumów i zniekształceń oraz wykorzystującą drabinkę rezystorową.

Bazując na wydajnym układzie regulacji głośności, zakres regulacji wynosi od -110.75 dB do 0 dB (HPA/PRE).

Krok regulacji głośności wynosi:

• 0.25 dB / krok przy gain (G=0)
• 0.5 dB przy gain (G≠0)

Bazując na charakterystyce elektronicznej regulacji wzmocnienia MUSES 72320, zakres regulacji gain jest programowo ograniczony w zależności od wyjścia (HPA/PRE), bez zniekształceń.

• Dla wyjścia HPA zakres regulacji wynosi od -6 dB do 0 dB, a krok regulacji to 0.5 dB / krok.
• Dla wyjścia PRE zakres regulacji wynosi od -7 dB do 0 dB, a krok regulacji to 0.5 dB / krok.

Funkcja pamięci

Wartości głośności i wzmocnienia dla każdej kombinacji wejścia i wyjścia mogą być zapamiętane niezależnie i nie zostaną utracone po odłączeniu zasilania.

Fade In / Fade Out

Podczas korzystania z pokrętła do ustawiania opcji menu, SGA1 najpierw wycisza wyjście (fade out).
Po zakończeniu regulacji wyjście zostaje ponownie aktywowane (fade in).

Wyciszenie i tryb czuwania

Gdy SGA1 działa prawidłowo, jednokrotne naciśnięcie pokrętła powoduje wyciszenie (MUTE) SGA1, a opcje pierwszego poziomu „V” lub „G” zaczynają migać. Po około 40 sekundach ekran stopniowo się przyciemnia, aż do całkowitego wygaszenia.

Reset systemu

System SGA1 można zresetować w taki sam sposób jak w SGD1 – przytrzymanie pokrętła przez około 6 sekund powoduje reset systemu SGA1.

Wygaszacz ekranu

Podczas normalnego użytkowania SGA1, jasność ekranu stopniowo zmniejsza się po około 40 sekundach bez żadnej operacji pokrętłem, co redukuje emisję światła oraz wydłuża żywotność ekranu.

Specyfikacja techniczna:

• Model: SGA1
• Wymiary: 250 mm (W) × 225 mm (D) × 55 mm (H)
• Waga netto: 2 kg
• Zasilanie: AC110V / AC220V
• Wejścia analogowe: wejście analogowe RCA / wejście analogowe XLR
• Wyjścia analogowe: 4-pinowe zbalansowane wyjście słuchawkowe;
• 4.4 mm zbalansowane wyjście słuchawkowe;
• 6.35 mm niezbalansowane wyjście słuchawkowe;
• wyjście analogowe RCA Pre-Amp;
• wyjście analogowe XLR Pre-Amp
• Pobór mocy: < 10 W
• Kraj produkcji: Chiny

Zawartość opakowania:

• SGA1
• Kabel zasilający AC
• Adapter 6.35 mm do 3.5 mm
• Instrukcja obsługi
